廣州中央空調節能改造案例概述
廣州某商場是一家集購物、娛樂、餐飲為一體的綜合性服務大廈。2009年建成，商場大樓高五層，總建筑面積2.1萬m2。
該商場空調使用面積1.8萬m2，空調系統為典型的夏季制冷、冬季供熱設計。商場開業運行后，發現在過渡期和夏季營業區溫度偏高，冬季非但不需供熱，反而有時要制冷。由此造成冷水機組年運行時間長，這樣既浪費能源又容易導致空調箱盤管凍裂等設備事故。
經過對雙安商場空調系統的測試分析，發現主要是排風系統不適宜，導致上述問題的出現。因此針對該商場的排風系統制定了改造方案，在改造工程實施完成以后一年的運行過程中，過渡季節和夏季室溫基本保持在23℃，冬季無須制冷，室溫控制在20℃左右，室內空氣質量大大改善。全年冷水機組運行時間縮短了將近一半，空調箱開啟臺數明顯減少，從而節約了能源并取得了良好的經濟效益。
廣州中央空調節能改節能原理
經對商場空調運行參數實際測量和分析發現：原系統空調箱新風量的設計，僅考慮了夏季制冷工況，取值尚合理。但到過渡期和冬季時，要大量利用新風來調節室內溫度時就顯得“捉襟見肘”，不堪應付。
為此商場在二至五層各樓面吊頂上加裝排風口，夾層作為靜壓箱，在南側墻吊頂以上安裝八臺軸流風機，共計32臺。并采用計算機來控制風機的開啟臺數，調節排風量。

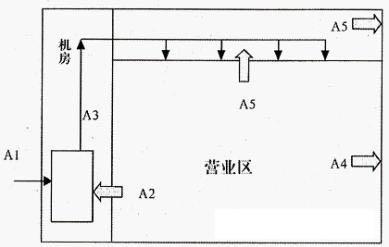

中央空調節能控制系統圖
